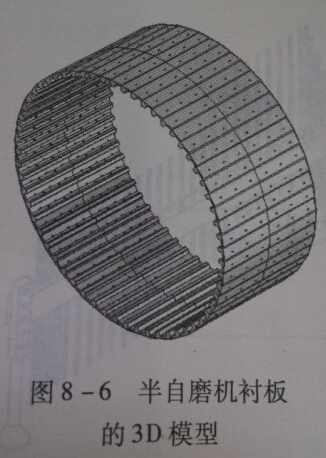

由120塊襯板組成的完整的球磨機襯板模型，具體如圖所示。
隨著襯板的外表面模型的建立，由于磨損而造成的表面變化能夠計算出來，磨損的輪廓也能夠得到。隨著時間的遷移，襯板的3D模型能夠提供每一階段的質量和體積，因而可以確定磨損的速率，該階段襯板壽命的估計和襯板的更換時間也可以得到。通過標記模型中襯板的裂縫和破碎的情況，可以得到襯板裂紋開始或破裂的趨向。由于球磨機的質量因磨損而降低，這個模型可以用來解釋軸承壓力的變化——也是球磨機操作中的控制參數，利用這個參數的目的是保持磨機中充填料位的恒定。
測量裝置的支腿所放置的基準面是很重要的，因為在整個測量過程中都要保持恒定，也就是說，要有一個固定的基準面高度。在測量時，球磨機襯板磨損測量裝置的支腿放在鄰近襯板的板面上，由于長時間的磨損，板的高度降低，所以測量值需要適當地調整。該裝置可以用來測量球磨機完全磨損的襯板沿襯板長度上6個點的提升棒的高度，根據運行的時間和測量的斷面所在的位置，把一個基準值加到所測的提升棒高度上。
