全國免費咨詢電話：400-811-7869

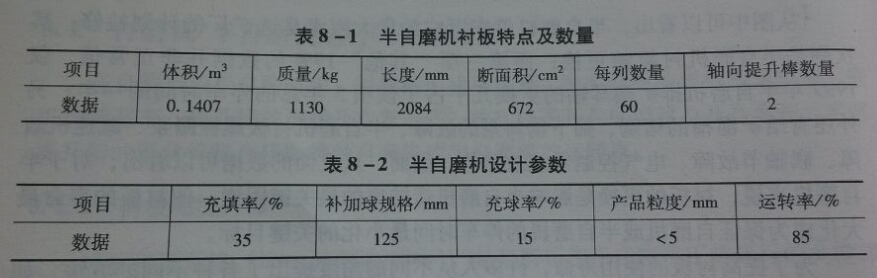

半自磨球磨機筒體內(nèi)襯設計為兩列，每列60塊軌形的襯板。襯板是鉻鉬鋼鑄件，硬度為BH325-375，提升棒高度為152mm，根據(jù)制造商建議，當提升棒的高度磨掉2/3時就要更換。半自磨機襯板的主要特征及數(shù)量見表8-1。半自磨球磨機設計的工作參數(shù)見表8-2。
在運行的前七個月中，半自磨機的運轉率為47%，遠低于設計的85%。其中更換襯板對停車的影響是13%，而設計是小于2%。同期內(nèi)，不同的時間間隔更換了70塊破碎的襯板。主要原因是由于操作條件不當（磨機無礦運行、礦石類型變化大），球磨機頻繁開停（平均23h停一次）和缺少操作經(jīng)驗。在薩爾切什曼，平均一塊襯板的更換時間至少為1.5-2h，和在正常條件下平均15-20min更換一塊相比是相當高的。為此，他們開始著手調(diào)查襯板的情況，目的是增加襯板的平均壽命。
采取此種方法對球磨機襯板進行的分析，相信大家都會一目了然，是何種原因令襯板更換時間延長，那么我們就可以針對這些問題找出更加快捷有效的處理方法。
文章來自：http://www.dleihglsdg.com.cn/
