在對氧化鋅回轉窯膨脹劑進行選取的過程中，我們需要綜合考慮并采取相應的實驗來選擇出較為恰當的膨脹劑。在此過程中我們常采取的實驗措施為：

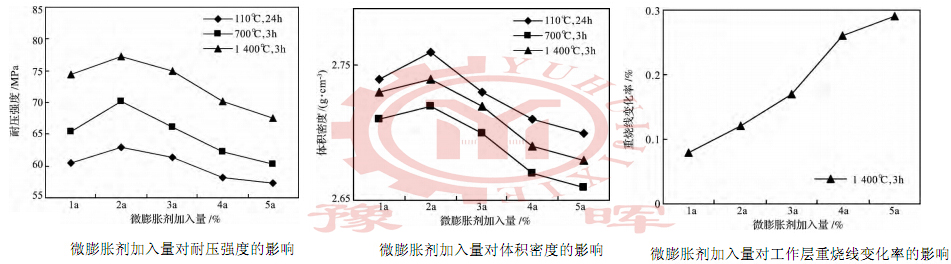

將膨脹劑分別以不同的配比加入到氧化鋅回轉窯預制磚配方中，然后按照一定的規律將經過擠壓成型的試樣進行耐壓強度、體積密度以及重燒線變化率的檢測，獲得的結果如圖所示：
由圖可知，隨著氧化鋅回轉窯膨脹配方中微膨脹劑加入量的增多，磚的耐壓強度隨著增高，但假如超過20%后強度有下降的趨勢。從試樣重燒線的變化率來看，它會隨著微膨脹劑的加入而不斷的增加。
由此可只知道，微膨脹劑的加入量需要根據實際氧化鋅回轉窯煅燒時配方內的主要原料，以及耐火磚應用是的運轉環境綜合考慮。如果過少時，磚體會有殘余收縮，對氧化鋅回轉窯爐襯的整體強度以及應用周期都有影響；如果加入量過多，則會造成耐火磚在應用中出現過膨脹，更容易出現爐襯的損壞。因此總以上實驗分析來看，配方中紅石柱的加入量在20%左右時較恰當的，此時的復合磚特性是較好的。
文章來自：http://www.dleihglsdg.com.cn/，轉載注明出處
